DC-DC 非隔离稳压
非隔離總線體系結構(NBA)由數據中心和超級計算系統從IBA發展而來的。Vicor的轉換器在小封裝中提供高效率的轉換。設計人員可以使用這些轉換器將12V負載集成到新的48V架構中,或者將新的48V功能引入到現有的12V架構中。
ZVS 降压稳压器
12V、24V或48V直接至负载点稳压器

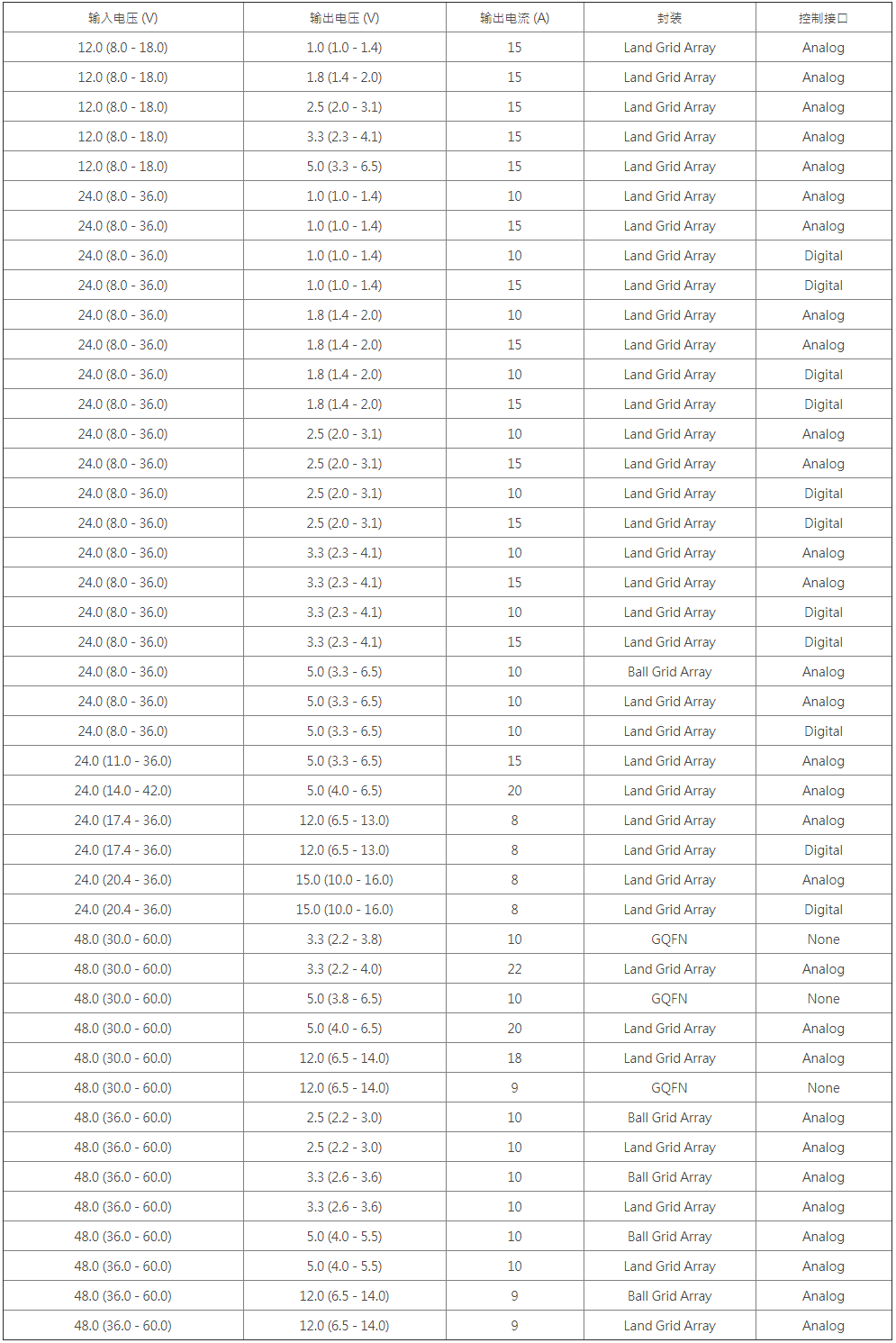

PI33/PI34/PI35xx ZVS降压开关稳压器可为板级设计人员进行高效负载点 DC-DC 稳压提供最大的功率密度和灵活性。高性能零电压开关(ZVS)拓扑的集成提升了负载点性能,从而提供了高达98%的业界最佳电源效率。ZVS稳压器在高密度系统级封装 (SiP)中高度集成了控制电路、电源半导体和支持组件。此外,该器件还可通过配置,在恒流模式下工作。
输入电压:
12VIN nominal (8 to 18VIN)
24VIN nominal (8 to 42VIN)
48VIN nominal (30 to 60VIN)
输出电压:
宽输出范围 (1 to 16V)
宽输出范围:
以及高达 22A
尺寸:
LGA SiP
10 x 14 x 2.56mm
BGA SiP
10.5 x 14.5 x 3.05mm
10.5 x 10.5 x 3.05mm
GQFN
7.0 x 8.0 x 0.85mm
效率:
高达 98%
轻载和满载
高效率性能
PRM™
变压前稳压器和变压后稳压器

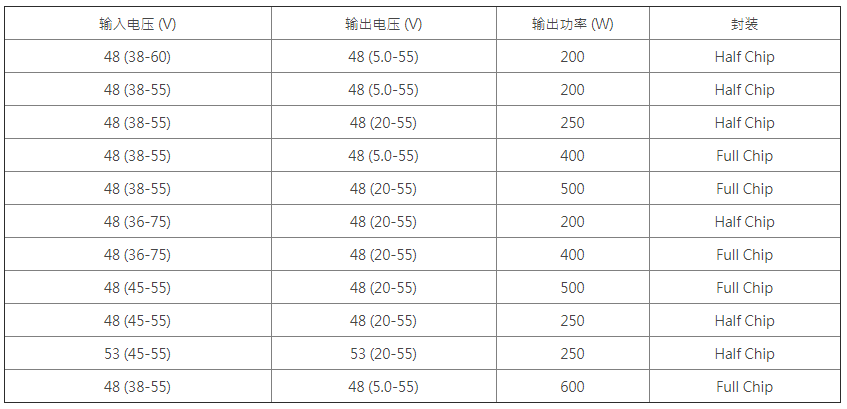

PRM是零电压开关(ZVS)升降压稳压器系列,具有宽输入电压范围,提供可调节的稳压输出电压。PRM可单独作为非隔离稳压器,也可与VTM电流倍增器组合,提供隔离式或非隔离式DC-DC解决方案。
输入电压:
48V (36 – 75V)
输出电压:
48V
输出功率:
高达 600W
尺寸:
全晶片
32.5 x 22 x 6.73mm
半晶片
22 x 16.5 x 6.73mm
效率:
高达 97%
ZVS 升降压稳压器
宽范围直接至负载点稳压器

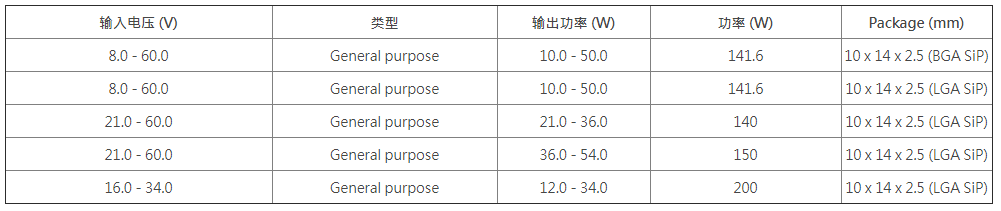

PI37xx是高效率、宽输入范围DC-DC ZVS升降压稳压器系列,在高密度系统级封装 (SiP) 中高度集成控制器、电源开关与支持组件。PI37xx只需一个外部电感器和极少量的电容器,即可形成完整的DC-DC开关模式升降压稳压器。高开关频率可缩小外部滤波组件的尺寸,提高功率密度,并可实现针对线路及负载瞬态的极快速动态响应。PI37xx稳压器不仅可在不影响效率的情况下,保持高达额定输入电压的高开关频率,而且还支持大的DC-DC转换比。此外,该器件还可通过配置,在恒流模式下工作。
输入电压:
8 – 60V
输出电压:
10 – 54V
输出功率:
高达 200W 连续
尺寸:
LGA SiP
10 x 14 x 2.5mm
BGA SiP
10.5 x 14.5 x 3.05mm
效率:
在>800 kHz FSW时
超过98%
