产品介绍

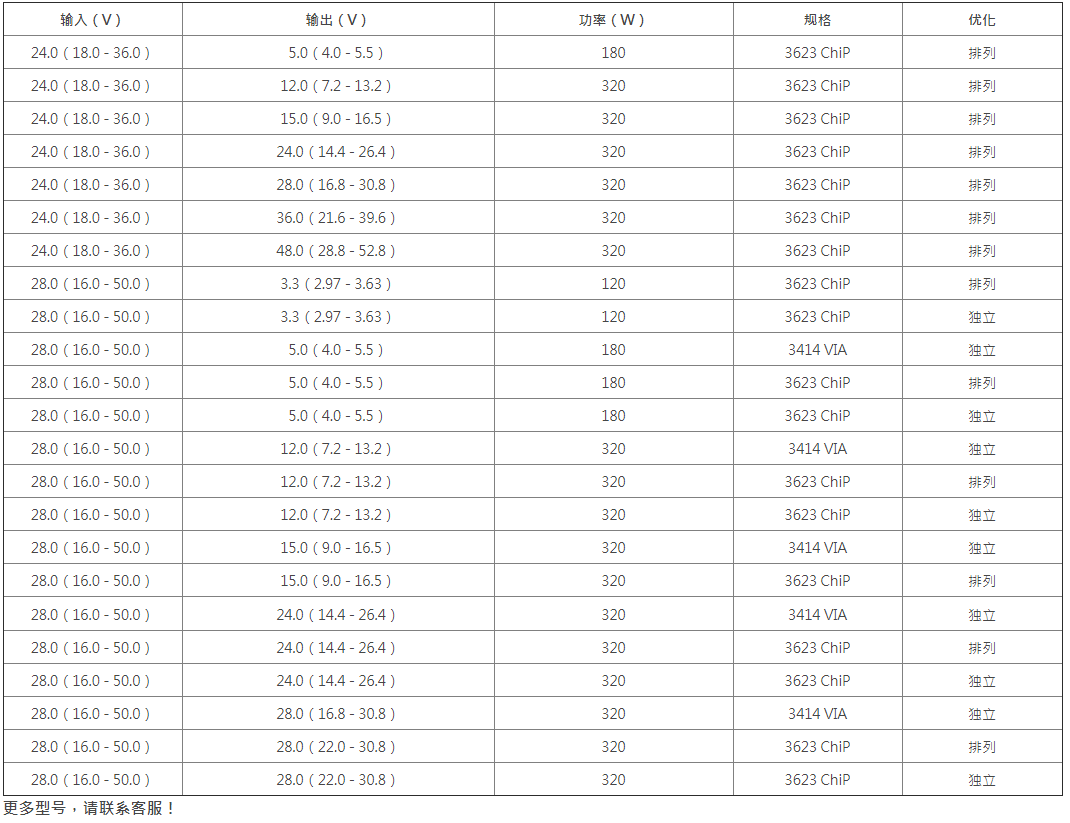

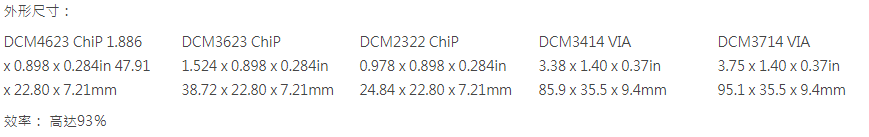

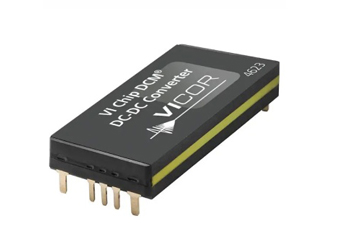

DCM™DC-DC转换器模块


用于所有标准工业输入电压的高功率转换器

DCM ChiP是一款隔离式稳压DC-DC转换器,采用非稳压宽范围输入工作,可产生隔离输出。凭借其高频零电压开关(ZVS)拓扑结构,DCM始终如一地在其指定的输入线范围内提供高效率。独立使用或与下游负载点(PoL)产品一起使用的模块化DCM转换器支持高效的配电,提供卓越的电力系统性能以及从各种未调节电源到负载点的连接。选项包括一系列DCM,输出电压调节范围为±1%。DCM VIA模块提供更高级别的功能,集成EMI滤波,严格的输出电压调节和二次参考控制接口。


输入:  9 - 420V

输出:  3.351213.81524283648V

功率: 高达600W




选择DCM

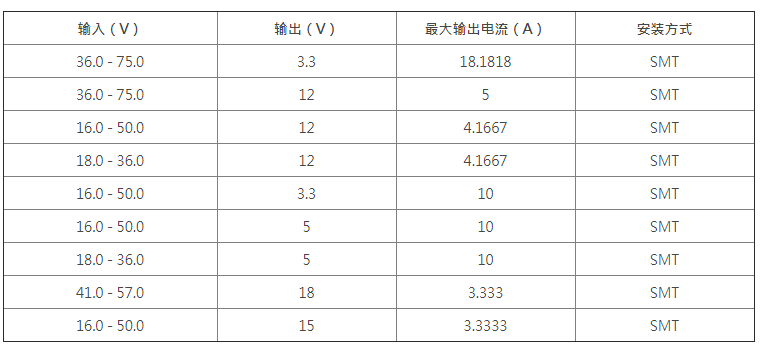

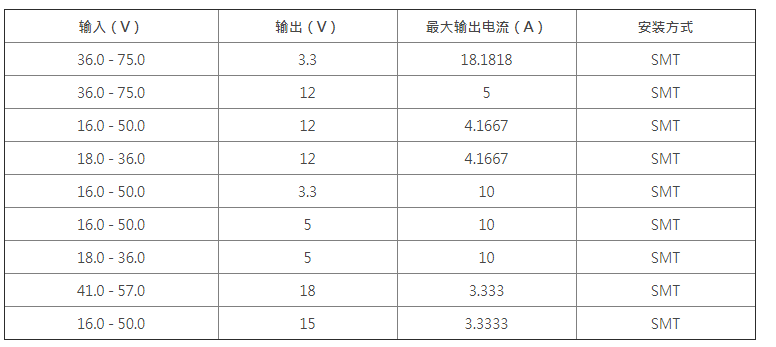

PI31xx DC-DC转换器模块

Sub 75W电源转换器,用于24V,28V和48V线路输入

Vicor系列超高密度隔离式DC-DC转换器采用专有的ZVS拓扑结构,采用先进的控制硅集成技术,最先进的平面磁性元件和高性能功率半导体技术,可实现高开关频率。



输入: 48V(36 - 75V)   48V(41 - 57V)   28V(16 - 50V)   24V(18 - 36V)

输出: 3.35121518V

功率: 高达60W

外形尺寸: 0.87 x 0.65 x 0.265in  22 x 16.5 x 6.7mm

效率: 高达89%




PRM™调节器和VTM™电流倍增器

分解功率解决方案

PRM和VTM解决方案利用Factorized Power Architecture™的优势,实现高功率,低电压,隔离和非隔离负载点应用。Factorized Power Architecture™在负载点使用PRM(预调节模块)或降压 - 升压调节器和VTM(电压转换模块)或电流倍增器,以提供完整的DC-DC解决方案。


输入:

PRM:36 - 75V        VTM:0 - 60V



输出:

PRM:5.0 - 55V         VTM:0 - 55V



功率:                                 当前:

PRM:高达600W              VTM:高达130A



外形尺寸:

全芯片                                              半芯片                                             SM芯片

32.50 x 22.00 x 6.73 mm              22.00 x 16.50 x 6.73 mm              22.83 x 8.52 x 4.9mm



效率:每个模块高达97%

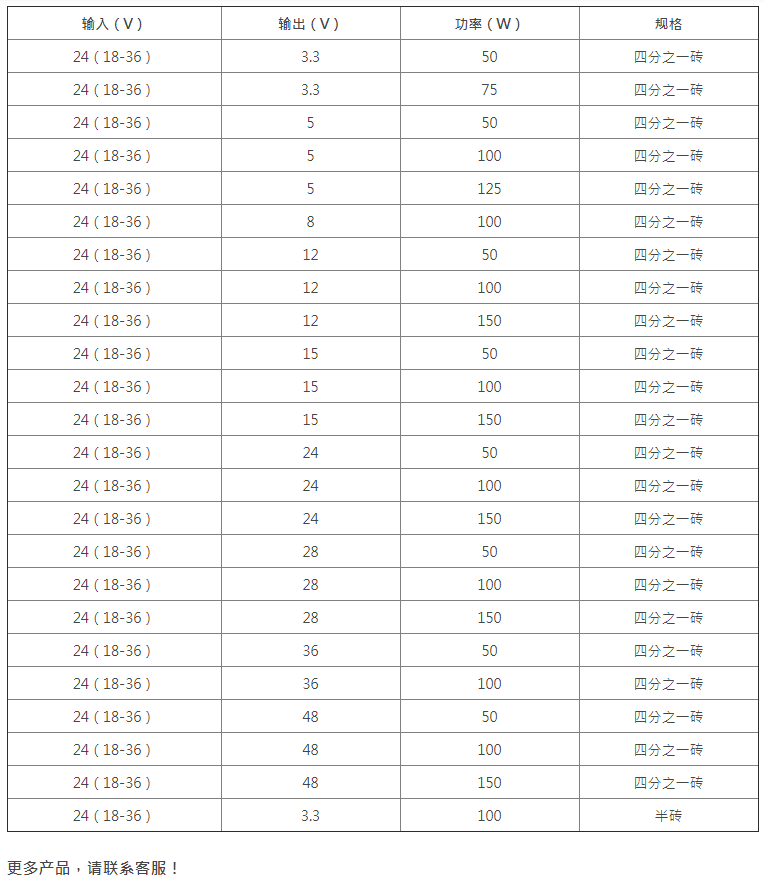

Maxi,Mini,微型DC-DC转换器

建立“砖”标准的DC-DC转换器

Maxi,Mini,Micro系列DC-DC转换器具有高功率密度和低噪声特性,采用先进的功率处理,功能强大。这些转换器结构紧凑,高效,提供多种输入范围,各种输出电压,增强的输出可编程性,远程感应和单线并联,适用于高功率或真正的冗余操作。效率和封装设计简化了热管理,底板操作温度高达100°C。这些模块有五种温度等级,三种底板类型和六种引脚类型。Maxi,Mini和Micro产品系列技术允许自动生成用户定义的设计,而无需通常的定制设计的长交付周期。


输入: 9 - 425V

输出: 2 - 54V

功率: 高达600W



外形尺寸:

全砖                                  半砖                                    四分之一砖

4.6 x 2.2 x 0.5英寸            2.28 x 2.20 x 0.50 in           2.28 x 1.45 x 0.50 in

117 x 55.9 x 12.7毫米       57.9 x 55.9 x 12.7 mm   57.9 x 36.8 x 12.7 mm



VI-200™和VI-J00™DC-DC转换器

支持传统设计的传统DC-DC转换器

的VI-200和VI-J00系列的DC-DC转换器,设定了标准的高功率,低噪声,可靠性和易于使用在组件电力工业。输入电压,输出电压和功率水平的数千种组合意味着在为电力系统选择模块时不必妥协。这些电源模块经过现场验证,安装量超过1500万台。紧凑而高效的VI-200和VI-J00转换器具有宽输入电压范围,远程感应,增强的输出可编程性和低待机功耗。功率增强器为高达千瓦的更高功率要求提供了一种简单,经济的解决方案。VI-200产品还提供输出过压保护和热关断。VI-J00装置可在100°C的基板温度下运行。这些装置有多种不同的温度等级(低至-55°C运行和-65°C存储),并具有不同的底板类型。电子电路完全封装,可在恶劣环境中提供保护,并且可提供带集成散热器的型号。

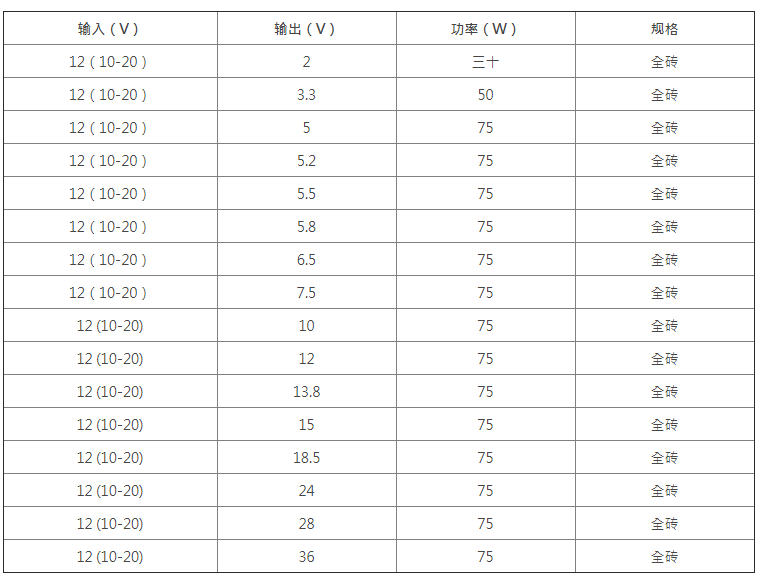

输入:10 - 400VDC

输出:2 - 95VDC


电源:

VI-200:50 -200W

VI-J00:25 - 100W


外形尺寸:

VI-200(全砖)

2.28 x 1.45 x 0.50 in

57.9 x 36.8 x 12.7 mm

VI-J00(半砖)

2.28 x 2.40 x 0.50 in

57.9 x 61.0 x 12.7 mm
