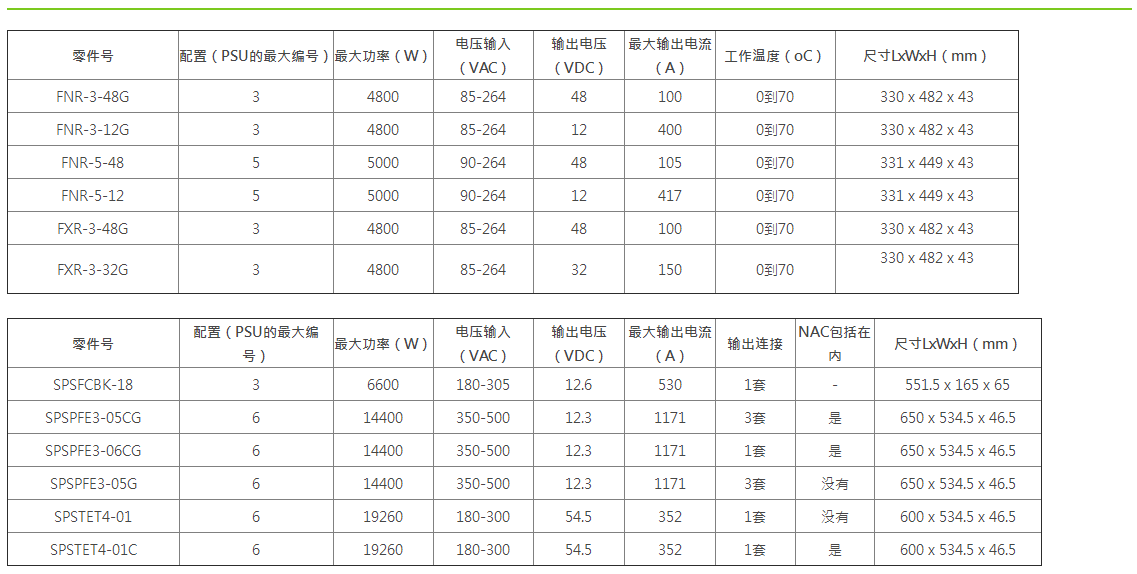

AC-DC框架式电源

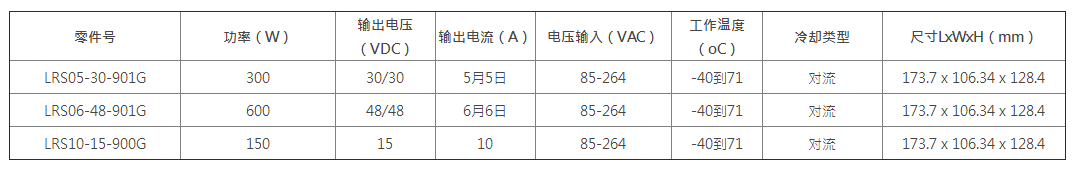

LRS系列 - 子架系统MK007

MK007是专为铁路和地铁应用而设计的电源系统。适用的铁路标准，主要是EN 50155，EN 50121-4和相应的AREMA标准。电源系统设计用于容纳特殊的LK转换器，例如LK5542-9ERD8TG或LK5662-9ERD8TG。主要特点是输出，报警信号和金属机箱之间的增强电压隔离（3000 VAC）分别为 地面。该系统由一个或两个机架组成。每个机架最多可容纳4个转换器，允许在输入和输出能量方面进行冗余配置。电源架系统还支持电池充电，温度传感器控制LK转换器。浮动继电器触点可用于监控每个转换器的功能。

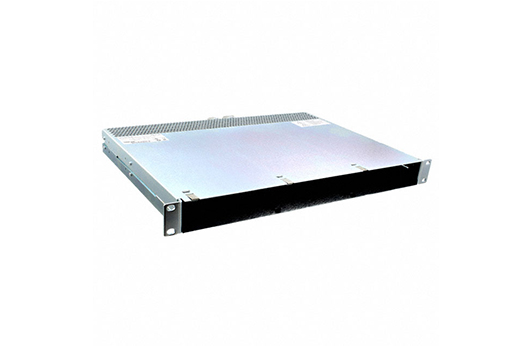

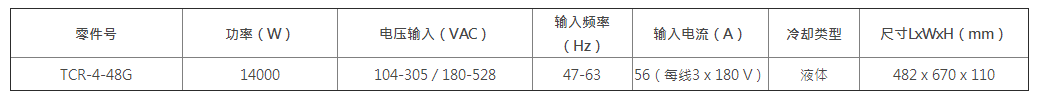

TCR-4-48G - 用于TCP3500的演示机架

TCR-4-48G电源机架可配置四个TCP3500系列设备，可提供高达14 kW的输出功率。它可以使用适配器安装支架安装到19英寸机架系统。两个内部RS485接口用于控制，监视和诊断信息，可以提供给系统控制器。水冷底板使TCR-4-48G适用于需要液体冷却的各种工业应用。

产品规格

 19“机架带液冷底板

 最大配置最多4个单位（14 kW）

 用于电源模块的三相固态继电器AC输入驱动

 低电感直流输出母线结构

 冷却液温度（水）：0至35°C，最小流速2 l / min。（推荐4升/分钟）

特征

 兼容所有TCP3500 PSU型号

 两个RS485接口（PSU的控制/监视器和输出电压的数字控制）

 可选 - 前面板上的3.2“触摸屏显示器，带有智能监控和控制菜单

 可选 - USB接口，用于通过PC和SW GUI进行系统监控

 可选 - 辅助输出24 V / 120 W.

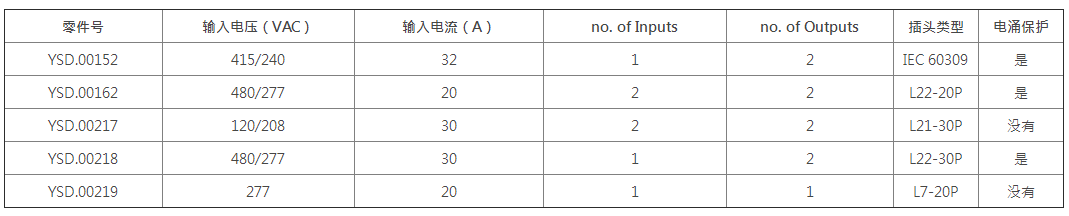

用于高功率的交流配电单元（PDU）

YSD.00288是一款32.4 kW基本交流PDU，可将三相交流输入电源分配到多个单相交流输出电源，并内置浪涌保护器件（SPD）。

产品规格

 输入电压：277/480 VAC三相WYE连接

 输入电流：每相50 A

 5x AWG8电缆硬接线的输入连接

 输出电压：277 VAC，单相

 输出电流：9x 20 A，NEMA L7-20R插座

 机械尺寸（长x宽x深）：86 x 2.25 x 3.44英寸（2184.4 x 57.1 x 87.4毫米）

特征

 内置浪涌保护器件板

 为每个插座的OCP，SC保护提供20 A断路器

 垂直或水平安装，带标准安装法兰

SPSTET4的交流配电单元（PDU）

Bel Power Solutions交流配电单元（PDU）用于54.5 VDC输出电源架。该设备设计用于提供SPSTET4-02架（54.5 VDC电源架）。AC PDU将3相输入转换为3x单相输出。主电源由三相三角形（3W + PE）或三相星形（3W + N + PE）配置供电。单相交流输出相对于AC输入配置，Delta到Delta或Wye到Wye进行配置。AC PDU受...保护 50A C曲线UL1077断路器。PDU YSU.00210提供12个。交流设备插座，由16A C曲线UL1077断路器保护。

产品规格

 输入电压范围为200至415 VAC

 可以容纳3相Delta或Wye配置

 根据输入配置手动选择AC输出

V2的交流配电单元（PDU）

Bel Power Solutions交流配电单元（PDU）用于按照Open Rack规范在IT机架中分配交流电压。该设备安装在IT机箱中，与OCP Facebook V2 Open Rack配合使用。AC线路分配到V2 Power Shelves，为Open Rack IT设备提供直流电源

产品规格

 双或单AC输出

 坚固的机械设计

 UL认证

特征

 专为V2 Power Shelf设计

 完全兼容Open Compute Project Specification

AC-DC网络连接控制器

NACx006-01是一种货架级控制器，通过10 / 100MB基本以太网端口提供监控和控制功能，可直接连接到数据中心管理网络。它是可热插拔的，通过机架中的电源提供的12 V备用电源供电。控制器提供Web界面，用于升级控制器，背板和电源; 访问监控和控制功能 通过SNMPv1 / 2c / 3。NAC1006-01符合国际安全标准，并显示欧洲低电压指令（LVD）的CE标志。

产品规格

 10 / 100MB以太网端口

 SNMPv1 / 2c / 3协议，带有TRAP，SET和GET over Ethernet

 热插拔功能

 外形小巧：43.5 x 20.0 x 160.0 mm

 与机架背板的稳健RS485通信

 符合RoHS标准

 2个状态LED; 复位按钮; 以太网活动LED

特征

 HP Auto MDI / MDI-X可以可靠地检测和纠正交叉电缆

 Web界面，易于设置

 直接从货架备用电压供电; 低消耗

 适合所有OCP隔板; 前方可访问
