数字DC-DC 转换器

LGA50D评估套件系列(非隔离式)

雅特生科技的LGA50D评估套件使您能够通过套件中提供的PMbus接口，软件狗和电缆将演示板连接到PC上的USB插座，并控制和监视LGA50D单元，因为它们将在应用中使用。

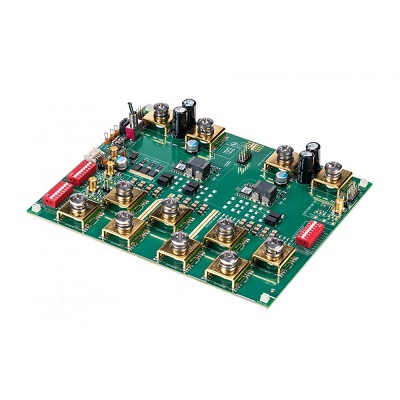

演示板上有硬件功能，可让您通过简单的DIP开关设置来启用和选择输出电压，并且该板上提供了电压和纹波测量点。

与评估板的连接是通过M6螺钉进行的，唯一的规定是输入电压在7.5 V至14 V的范围内。输出连接使用相同的M6螺钉，但是，如果要并联连接输出或希望堆叠模块，则应以一种使它们之间放置链接的操作尽可能容易的方式放置它们。演示板上装有两个LGA50D模块，可让您测试独立的通道或堆叠模块的运行情况。

LGA50D演示板有2种型号，一种用于标准高度轮廓单元，另一种用于矮型版本。
